Un guide des panneaux LED à intensité variable

Éléments à prendre en compte lors de la gradation des panneaux LED

Il est plus difficile de faire varier l'intensité des LED que de faire varier l'intensité des lampes à incandescence. La gradation des LED, cependant, peut fonctionner pour vous et devenir un excellent moyen d'économiser encore plus d'énergie et de gérer votre environnement d'éclairage si vous suivez nos conseils.

Assurez-vous que le panneau LED, ou plus précisément le pilote, est dimmable avant d'ajouter une gradation à votre arrangement d'éclairage. La majorité des panneaux LED sont vendus avec des drivers non dimmables ; les pilotes dimmables nécessitent plus d'électronique, ce qui augmente le coût du pilote.

Si tout est résolu, la sélection de votre méthode de gradation préférée nécessite simplement de parcourir notre sélection de gradateurs.

Techniques de gradation

Étant donné que c'est la méthode généralement utilisée dans les maisons, de nombreuses personnes seront familiarisées avec la gradation secteur. Au lieu d'un interrupteur mural, les gradateurs secteur sont généralement des dispositifs rotatifs. Ils ont un bouton que vous pouvez tourner dans le sens inverse des aiguilles d'une montre ou dans le sens des aiguilles d'une montre pour augmenter ou réduire la quantité de lumière qu'ils produisent, et enfoncer pour allumer et éteindre.

En découpant le signal électrique provenant du secteur, la gradation secteur fonctionne. En allumant et en éteignant à plusieurs reprises le courant électrique toutes les secondes, il y parvient. Parce que l'alimentation s'éteint pendant une partie de chaque seconde en raison de la commutation fréquente, moins de puissance est disponible pour la lumière.

La pleine puissance est utilisée pour allumer et éteindre la lumière, mais moins de lumière est produite globalement que si elle était laissée allumée en permanence. Notre cerveau interprète cela comme une source de lumière continue et atténuée puisque nos yeux ne peuvent pas gérer le changement rapide.

Au Royaume-Uni, l'électricité est fournie sous forme d'onde avec une fréquence de 50 Hz. Cela implique que cette onde se produit 50 fois par seconde. Il y a 100 cycles de courant chaque seconde - 50 cycles positifs et 50 cycles négatifs - en raison du courant alternatif du secteur, qui passe du positif au négatif à chaque cycle.

Pour obtenir une gradation secteur, l'alimentation est coupée deux fois au cours de chaque onde, une fois pour chaque cycle de courant.

Leading Edge et Trailing Edge sont les deux sous-types de gradation secteur. Mais, il n'y a pas lieu de s'inquiéter car les pilotes Leading Edge et Trailing Edge sont compatibles avec les gradateurs Varilight V-PRO que nous recommandons pour tous nos pilotes dimmables LED Panel TRIAC.

Sélection du gradateur de puissance

Lorsque les pilotes de LED sont allumés pour la première fois, ils consomment beaucoup de courant pendant une brève période pendant que leurs condensateurs internes se chargent. "In-rush" fait référence à cette situation. La consommation électrique globale n'est pas affectée par cela, de sorte que les LED continuent d'être d'excellents économiseurs d'énergie. Cependant, un gradateur les "percevra" désormais comme ayant une puissance plus élevée.

Les gradateurs pour éclairage LED sont par conséquent déclassés pour une utilisation avec des produits LED. Par conséquent, même si le gradateur peut afficher une puissance de 400 W, la puissance de gradation des LED peut n'être que de 100 W. La classification du fabricant pour la gradation des LED doit donc toujours être vérifiée et suivie.

Avantages et inconvénients de la gradation secteur Avantages

Ils sont simples à installer car aucun câblage supplémentaire n'est nécessaire.

Désavantages:

Il est toujours préférable de vérifier auprès du fournisseur du pilote LED dimmable les gradateurs compatibles appropriés car tous les gradateurs secteur ne sont pas compatibles avec tous les pilotes LED.

Capacité – La capacité de gradation du gradateur à DEL est limitée par le nombre de panneaux lumineux à DEL qui peuvent être gradués collectivement. Par exemple, la charge maximale de 300 W des LED du variateur Varilight V-PRO 300W. En conséquence, ce dip peut tremper jusqu'à sept panneaux LED de 40 W à la fois.

Performances : bien que nous constations généralement que la combinaison de nos pilotes de panneaux LED à intensité variable et des gradateurs Varilight V-Pro offre des performances de gradation très fluides, ce n'est pas toujours le cas avec les produits d'autres fournisseurs.

Coût : par rapport à certaines alternatives, les pilotes dimmables sur secteur et les gradateurs correspondants sont plus chers (1-10V dimming).

Gradation à basse tension

Cette méthode, contrairement à la gradation secteur, délivre un message électronique au conducteur, qui utilise ensuite les composants électroniques de la lampe pour atténuer la lampe en conséquence. Le gradateur en gradation basse tension ne dirige que les actions des conducteurs. Ceci est distinct de la gradation secteur, dans laquelle la puissance est réduite par le gradateur et transmise par le pilote.

La gradation basse tension utilise des protocoles, qui sont essentiellement des méthodes établies de transmission d'informations, car les gradateurs ne font pas réellement le travail mais instruisent plutôt les conducteurs.

Les protocoles les plus utilisés sont DALI et 1-10V/0-10V. Cependant, étant donné que les personnes qui souhaitent installer DALI sont presque certainement déjà familiarisées avec cette technologie, nous ne parlerons que de 1-10V / 0-10V pour les besoins de cet article.

Les fils de gradation {{0}}/1-10V sont une paire supplémentaire de fils que les pilotes de gradation 0/1-10V comportent en plus de l'entrée CA et de la sortie CC fils. Ces fils sur nos pilotes sont codés par couleur rouge (plus) et noir (-). Un gradateur 0/1-10V est relié à ces fils de gradation 0/1-10V. 10V serait vu si vous placiez un voltmètre sur ces fils. Le pilote convertit la variation de tension vers le gradateur, qui est essentiellement une résistance variable, en un changement de courant de sortie vers le panneau LED. La puissance lumineuse augmente lorsque le courant est réduit et diminue lorsque le courant augmente.

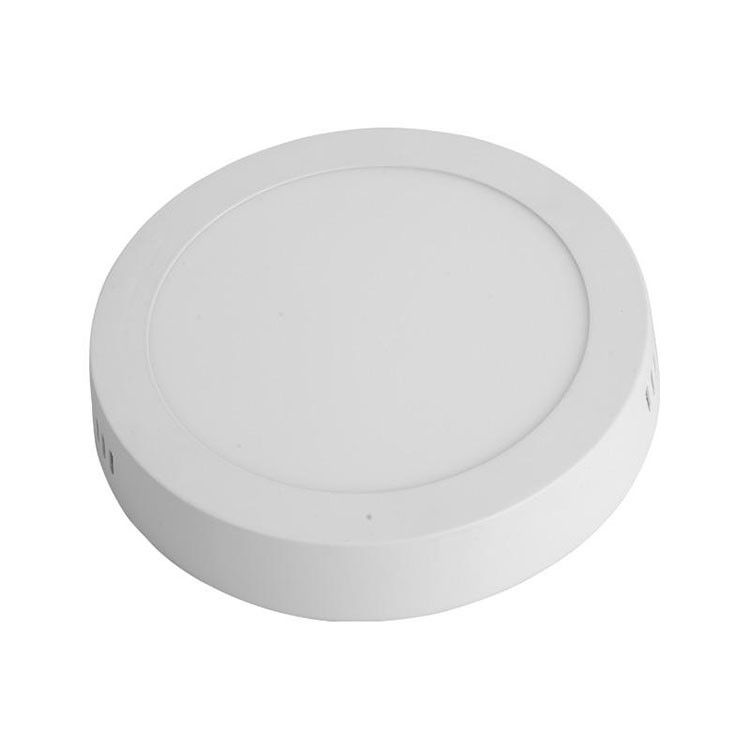

Lumières LED à écran plat à intensité variable

Fonctionnalité:

●Listé ETL, Certifié DLC

●Les températures de couleur blanches du plafonnier LED plat sont réglables entre 3500K / 4000K / 5000K

●Consommation d'énergie réglable entre 26 W-50 W

●Ultra mince (1,38" d'épaisseur")

●La lumière est faite d'acier laminé à froid SPCC et d'un cadre en aluminium

●0-10V à intensité variable avec puces LED à haut rendement

Spécification:
