Améliorer les performances de gestion thermique

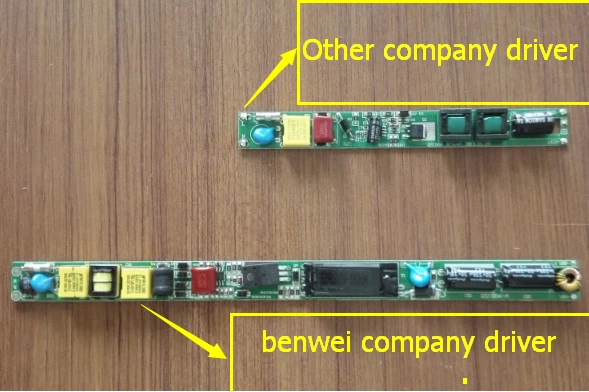

Le conducteur de type épaisLa carte utilise un substrat PCB de 1,6 mm ou plus d'épaisseur, améliorant considérablement l'efficacité de la gestion thermique par l'ingénierie des matériaux. Une augmentation de 20% à 50% de l'épaisseur du substrat entraîne une augmentation de plus de 30% de la capacité thermique, combinée à une conductivité thermique de 1,5 W / Mk, formant un chemin de dissipation thermique multidimensionnelle, éliminant efficacement les points chauds locaux. Cette conception stabilise la température de fonctionnement des composants d'alimentation (y compris les MOSFET, les redresseurs et les circuits intégrés) en dessous de la valeur critique de 70 degrés, garantissant que la durée de vie de 105 degrés de condensateurs électrolytiques nominale atteint 50 000 heures, répondant pleinement aux exigences strictes de la norme LM-80 pour le taux de maintenance lumineux.
Prise en charge de l'intégration des composants à haute spécification
La couche de substrat épaissie offre suffisamment d'espace pour l'intégration de composants de haute spécification. Cette conception est compatible avec les condensateurs électrolytiques à 105 degrés de qualité industrielle, avec leur écart de capacité strictement contrôlé à ± 10%; Il prend en charge l'application des MOSFET emballés à 220, réduisant la résistance à la conduction de 40%; Combiné avec une épaisseur de feuille de cuivre de 2 oz et une largeur de trace de plus de 2 mm, il réduit efficacement la perte d'impédance. Grâce à des tests réels, cette configuration a permis au système de conduite d'atteindre un temps d'arrêt moyen de plus de 80 000 heures, et l'immunité sur la surtension a atteint le niveau de protection de 6 kV requis par la norme de niveau 4 IEC 61000-4-5.
Fiabilité de la structure mécanique
La conception épaisse du substrat répond aux exigences de stabilité mécanique dans des environnements difficiles. Sa résistance à la flexion dépasse 400 MPa, rencontrant la norme industrielle de la classe 3 de la classe 3 de l'IPC-6012; Il a réussi le test de vibration IEC 60068-2-6 (amplitude 10-500Hz / 1,5 mm pendant 72 heures) et le test d'impact standard 100G / 6MS ISTA-3A. La vérification de l'ingénierie indique que cette structure réduit la probabilité de défaillance des joints de soudure dans des conditions de cycle de température de -30 degrés à +70 de 75%.
Sécurité électrique et conformité EMC
Une épaisseur d'isolation intercouche dépassant 0,4 mm fournit une résistance diélectrique de plus de 3 kV, remplissant la norme de sécurité UL 8750. En optimisant la conception de la disposition des composants, le rayonnement d'interférence électromagnétique est réduit de 15 dB μV / m, et l'interférence conduite est contrôlée de manière stable dans la limite de 30 dB μV spécifiée dans les principaux marchés mondiaux en 55015 tels que la solution technique conforme simultanément aux exigences de certification obligatoire des principaux marchés mondiaux tels que FCC Part 18 et CE EMC.
